ML-R Arduino Nano Adapter (mrm-nano)
Ukratko

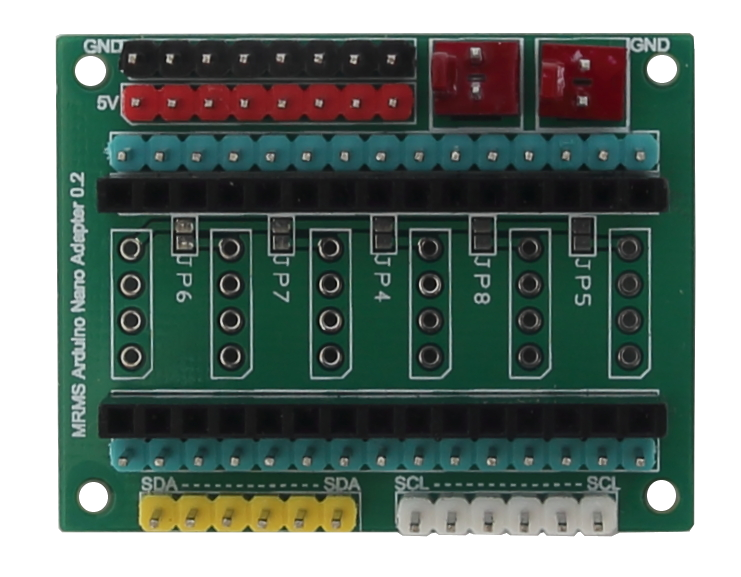

Pločica za Arduino Nano s dodatnim konektorima za I2C sabirnicu, +5 V i 0 V (GND). Napajanje putem USB kabla ili baterije.
Cijena:
2,86 €, PDV uklj
Kupi
Osobine
|
Mikrokontroler
|
Podnožje za Arduino Nano. |
|
Napajanje
|
Istosmjerni ulazni napon 7-12 V, prema zahtjevima Arduino Nano pločice. |
|
Pinovi
|

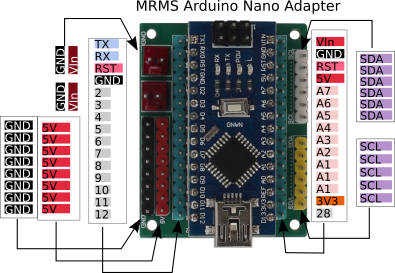

Svi pinovi Arduino Nano pločice dostupni na dodatnim pinovima pored pločice. 6 dodatnih SCL 5 V i 6 SDA 5 V pinova. 8 dodatnih 0 V (GND) pinova. 8 dodatnih 5 V pinova. Djelomično dostupni (ispod Arduino Nano pločice): 3 grupe od 4 pina proizvoljne namjene. 1 grupa 4 pina 5 V ili proizvoljne namjene. 1 grupa 4 pina 0 V (GND) ili proizvoljne namjene. 1 grupa 4 pina ulaznog naponda ili proizvoljne namjene. Prije nego što se poveselite broju pinova, morate shvatiti ograničenja. Da bi se žice uključile, treba prvo maknuti Arduino Nano i ne mogu sve grupe biti u upotrebi, nego možda dvije (vrlo nategnuto 3), koje se unaprijed odrede i zaleme se konektori. |
|
Naponska zaštita
|
Ne. |
|
Status LED.
|
Ne. |
|
Prekidači
|
Ne. |
|
Stardardizirani format.
|
Da. Više detalja ovdje. |
|
Plug and play.
|
Ne. |
Potrebni elementi
Spajanje

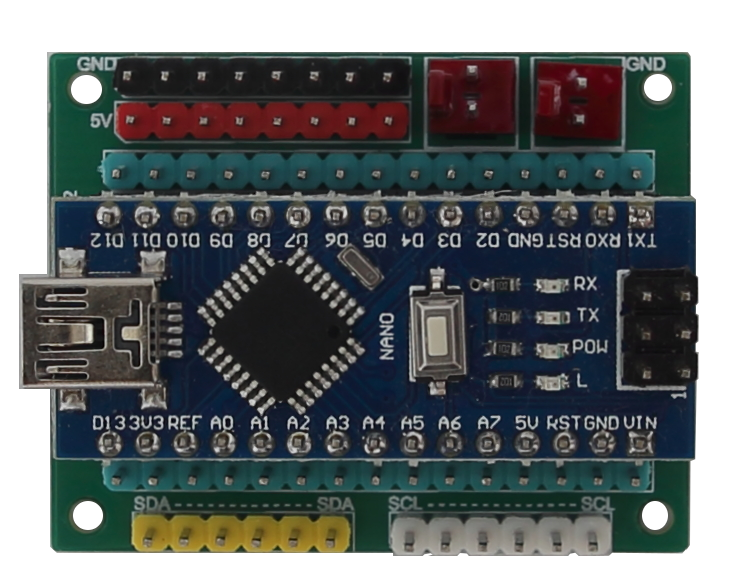

Arduino pločicu umetnite u podnožje, pazeći na orijentaciju. Uključite kabel za napajanje (npr. (ML-R Cable JST - KK2.54 10 cm (mrm-jst-kk2.54-10)) u bilo koji od 2 odgovarajuća konektora za napajanje. Drugi kraj kabla uključite npr. u Li-ion bateriju od 2 (7.4 V) ili 3 članka (11.1 V). Možete koristiti i neku drugi bateriju koja odgovara Arduino Nano ulazu napona.

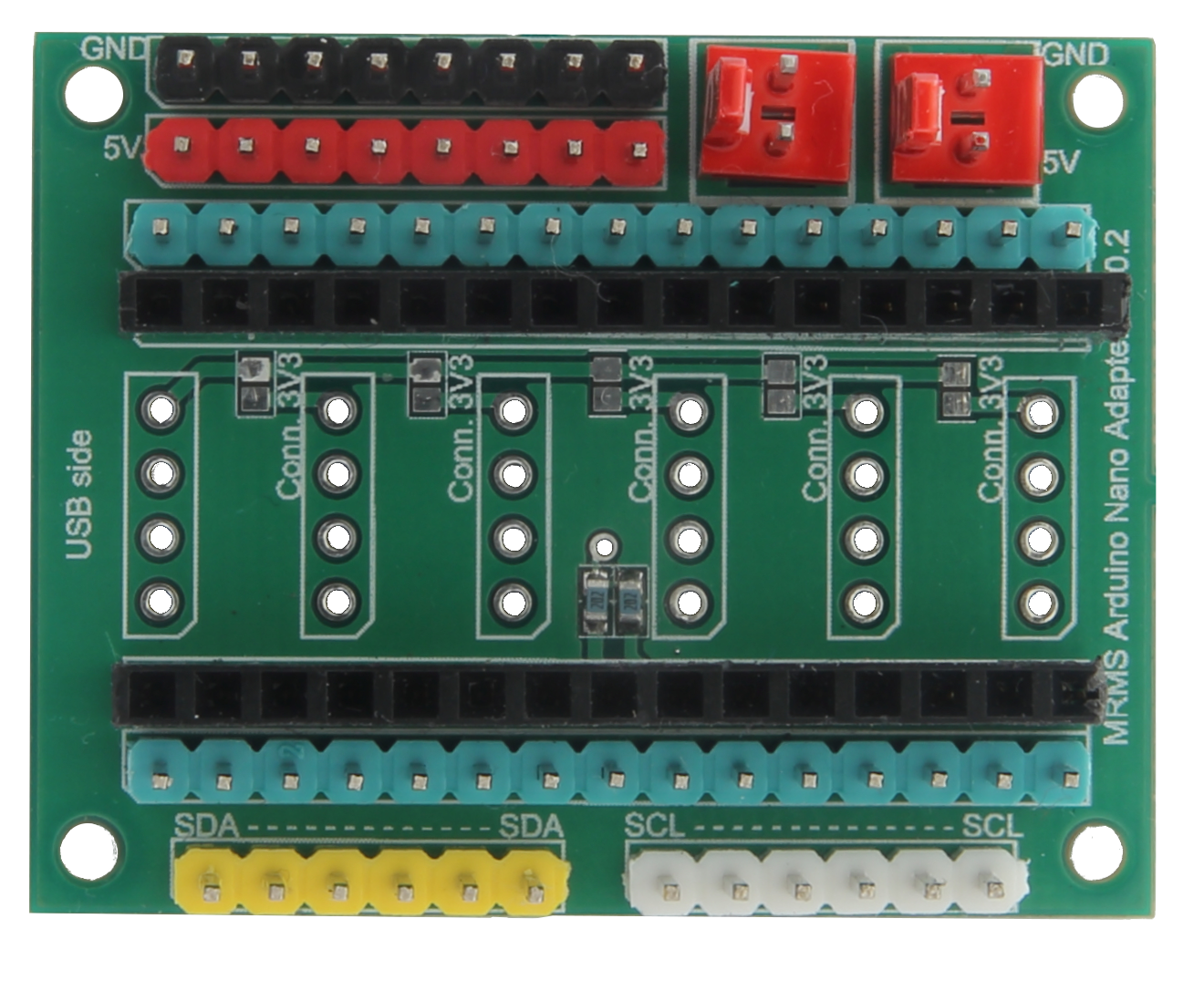

SCL i SDA dodatni pinovi su spojeni na SCL i SDA pinove mikrokontrolera, ali ne postoje pull-up otpornici prema 5 V. Dosta često ih imaju u sebi ugrađene jedinice koje se spajaju na I2C sabirnicu. Ima li ih ijedna, ne trebaju dodatni zahvati. U protivnom je potrebno dodati 2 otpornika, od SCL i SDA na 5 V. Ukoliko želite imati mogućnost ugradnje otpornika na pločici, birajte ML-R Arduino Nano Adapter Switch (mrm-nano-sw) ili ML-R Arduino Nano Adapter 5 V (mrm-nano5v).
Oprez prilikom spajanja uređaja koji nisu previđeni za 5 V! Pogledajte mogućnosti i ograničenja.
Standard Dupont 0.1" plugs fit into Molex KK 254 connectors. If You want to make perfectly matching custom cables, You can buy Connector set 0xKK396 + 2xKK254 (mrm-con0-2). The other end can be made according to Your needs.
Na ovoj stranici je primjer jednostavnog spoja s ovom pločicom.
