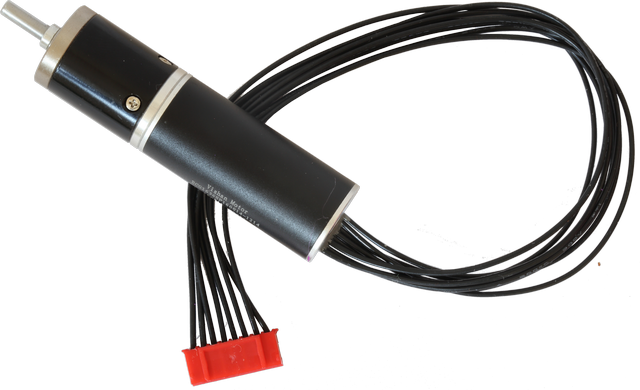

ML-R BLDC Motor 12 V, 16x36 mm, 1:42.3 (mrm-bldc16x36-42.3)

Ukratko

Snažan motor bez četkica. Izniman zakretni moment i brzina, uz visoku efikasnost. Specijalan cilindrični dizajn zavojnice. Ovi motori bez četkica nude odličnu kontrolu brzine i pozicije, dug životni vijek i visoku gustoću zakretnog momenta.

Motor
  • NMB i NSK kuglični ležaji - manji šum i dulji životni vijek
  • Statorski navoji čašičnog oblika, ne generiraju štetni moment sile i fluktuacija moment je mala.
  • Nd-Fe-B magnet - velika gustoća snage.
  • Kućište od aluminijske legure, za bolje odvođenje topline i manji porast temperature.
  • Hall senzori
Prijenos
  • Planetarna struktura
  • Svi su dijelovi strojno obrađeni za maksimalnu preciznost
  • Podnose veliki zakretni moment
  • Visoka efikasnost
  • Nizak šum


Cijena: 758,74 kn, PDV uklj Kupi

Osobine

Motor - nominalni napon 12 V
Motor - brzina bez tereta 14460 okr/min
Motor - struja bez tereta 70 mA
Motor - promjer tijela 16 mm
Motor - nominalna brzina 11615 okr/min
Motor - nominalni zakretni moment 6 mNm
Motor - nominalna struja 0.84 A
Motor - zakretni moment zaglavljenog 30.5 mNm
Motor - struja zaglavljenog 3.99 A
Motor - maksimalna efikasnost 74.3 %
Motor - termalni otpor 3.01 Ω
Motor - termalni induktivitet 0.15 mH
Motor - konstanta zakretnog momenta 7.79 mNm/A
Motor - konstanta brzine 1227 okr/min/V
Motor - gradijent brzina / zakretni moment 474 okr/min/mNm
Motor - mehanička vremenska konstanta 3.1 ms
Motor - inercija rotora 0.62 gcm2
Motor - termalni otpor u kućištu 17.1 K/W
Motor - termalni otpor namotaji - kućište 3.3 K/W
Motor - termalna vremenska konstanta 6 s
Motor - termalna vremenska konstanta motora 252 s
Motor - temperatura okoline -30...+100 °C
Motor - maks. dozvoljena temperatura namotaja +150 °C
Motor - maks. dozvoljena brzina 35000 okr/min
Motor - osni zazor za osno opterećenje manje od 4 N 0 mm
Motor - osni zazor za osno opterećenje veće od 4 N Max. 0.3 mm
Motor - radijalni zazor Predefinirano
Motor - maks. osni teret (dinamički) 1.3 N
Motor - maks. sila prešanja (statička) 15 N
Motor - maks. sila prešanja (statički potporanj osovine) 350 N
Motor - maksimalan radijalni teret, 5 mm od oboda 5 N
Motor - broj parova polova 1
Motor - broj faza 3
Motor - masa 32 g
Motor - senzori Hall
Motor - magnet Nd-Fe-B
Prijenos - omjer 1:42.3
Prijenos - materijal kućišta Čelik
Prijenos - materijal unutarnjih dijelova prijenosa Čelik
Prijenos - tip ležaja na vanjskoj osovini Kuglični ležaj, NMB i NSK
Prijenos - maks. radijalni teret (10 mm od oboda) 15.6 N
Prijenos - maks. osni teret 4.9 N
Prijenos - radijalni zazor osovine 0.04 mm
Prijenos - thrust play on shaft 0.4 mm
Prijenos - zazor bez tereta
Prijenos - maks. stalna brzina 42000 okr/min
Prijenos - raspon operativne temperature -30...+100 °C
Prijenos - broj stupnjeva 2
Prijenos - maks. stalni moment sile 0.6 Nm
Prijenos - maks. kratkotrajan moment sile 1.2 Nm
Prijenos - maks. efikasnost 83 %
Prijenos - duljina L2 dijela prijenosa 21.8 mm
Prijenos - tip Planetarni
Prijenos - masa 25 g
