Model: MRMS robot NVIDIA Nano (mrm-rob-nano) - upute za sklapanje

Držači motora

Štampajte šasiju robota. Ako kliknete na donju poveznicu, dobit ćete STL model, koji možete ispisati izravno, koristeći svoj 3D printer. Uvijek pazite da rotirate model u programu vašeg printera (kao što je Cura) tako da se može ispisati samo s jednom glavom. Na primjer, ovaj model morate okrenuti naopako, tako da ravna gornja površina leži na postolju printera. Bilo koji drugi smjer - jedna glava neće moći ispisati cijelo tijelo.

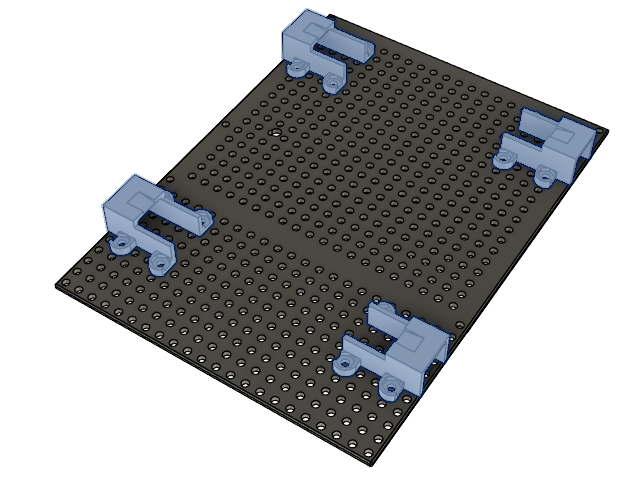

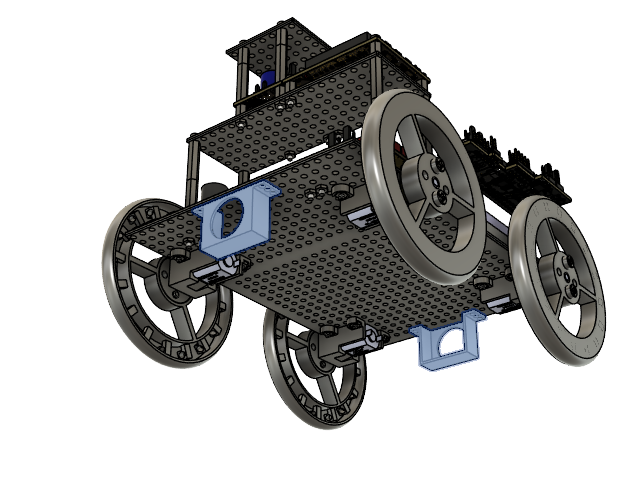

Štampajte i nosače motora. Uočite njihove pozicije.

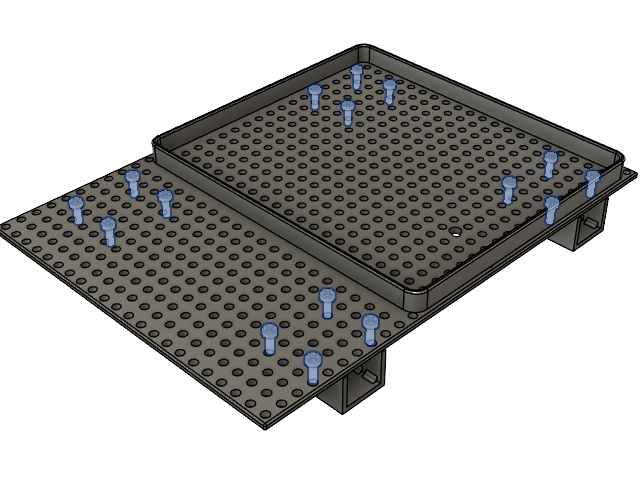

Vijci držača motora

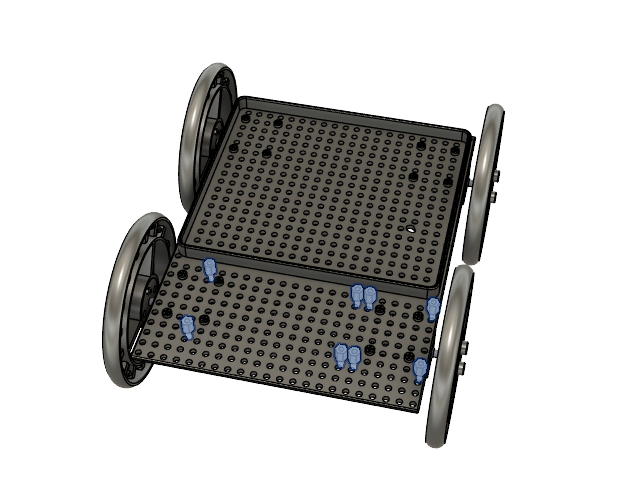

Uočite pozicije vijaka.

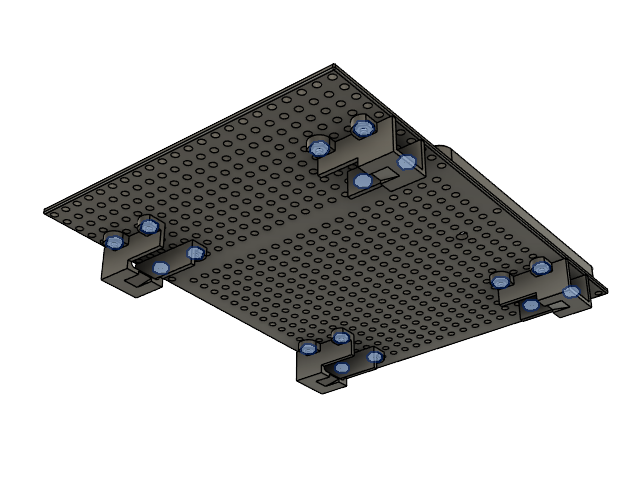

Matice držača motora

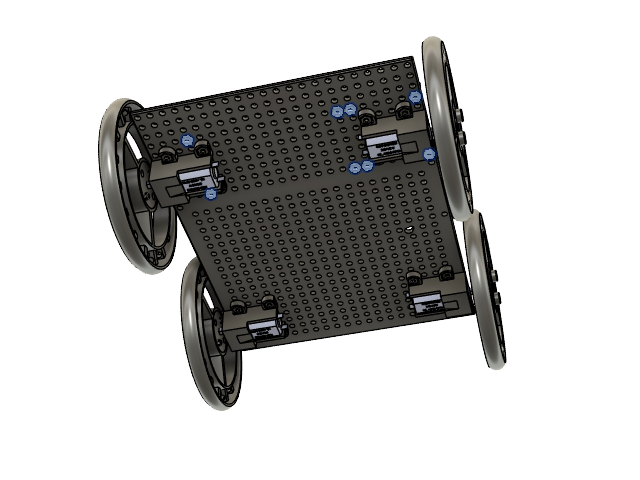

Uočite pozicije matica.

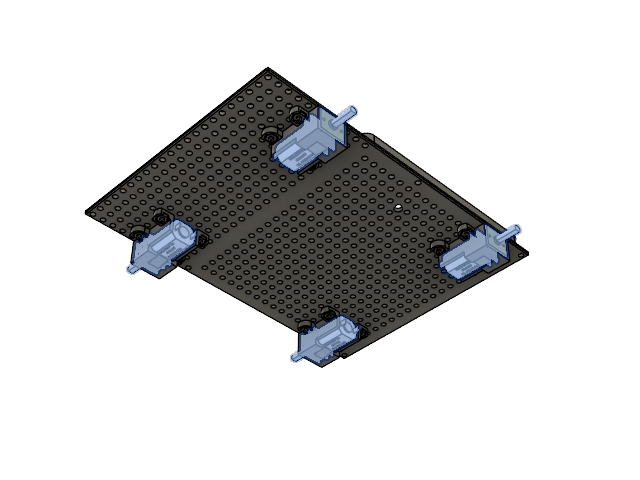

Motori

Postavite motore u nosače i zašarafite ih.

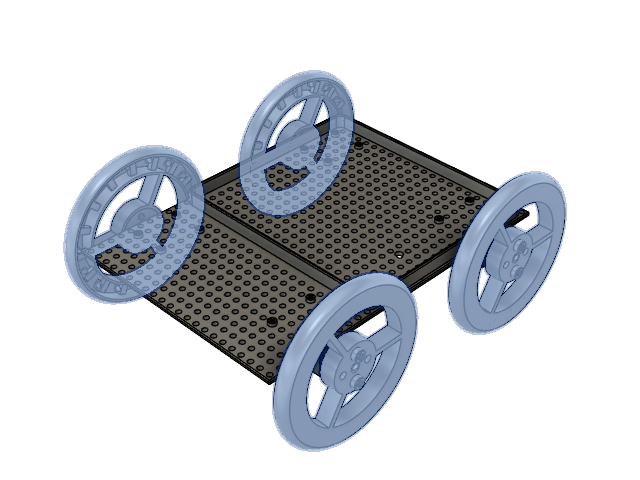

Kotači

Postavite na svaku osovinu spojnicu i zašarafite ju vijkom bez glave. Navucite kotače na spojnice. Pričvrstite ih vijcima.

Odstojnici elektroničkih pločica

Uočite pozicije odstojnika.

Matice odstojnika elektroničkih pločica

Stavite matice na odstojnike.

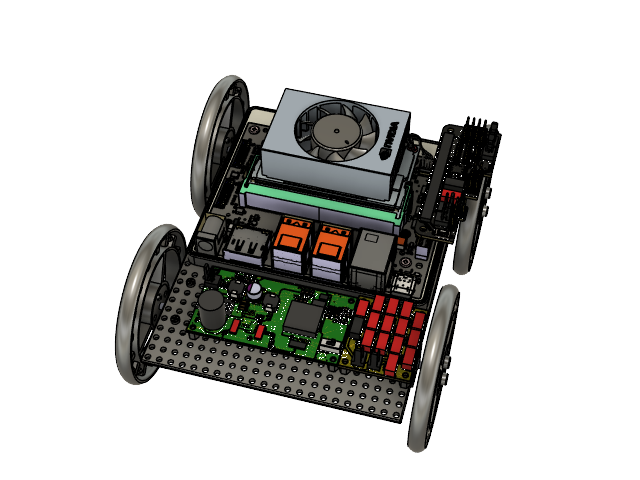

Elektroničke pločice

Uočite pozicije elektroničkih pločica. Postavljat ćete ih jednu po jednu.

Vijci elektroničkih pločica

Vijcima učvrstite neke pločice.

Odstojnici 2. nivoa

Ušarafite odstojnike 2. nivoa pločica.

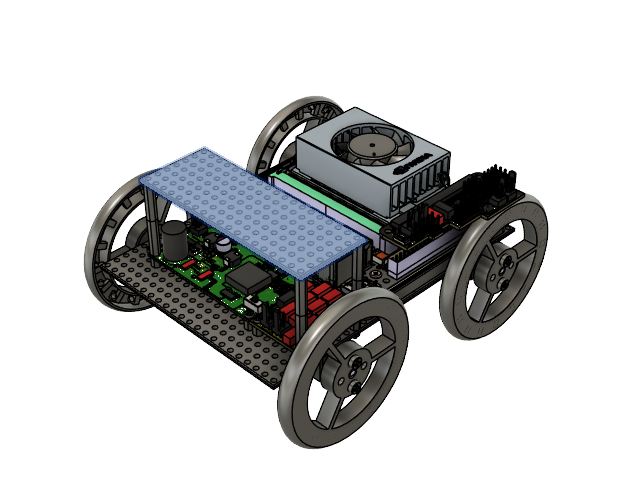

Ploča 2. nivoa

Uočite poziciju ploče 2. nivoa elektroničkih pločica.

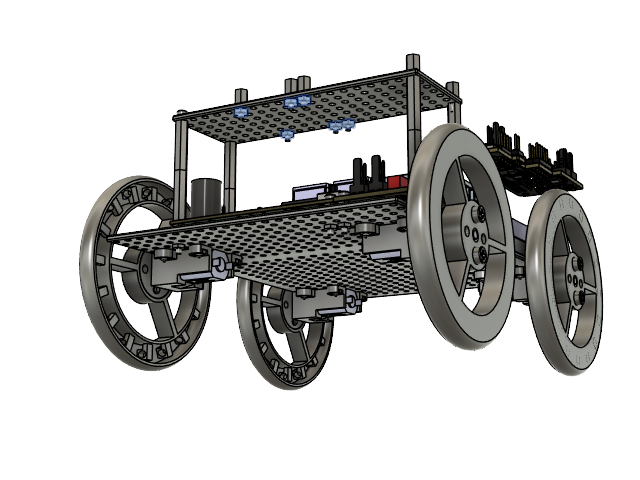

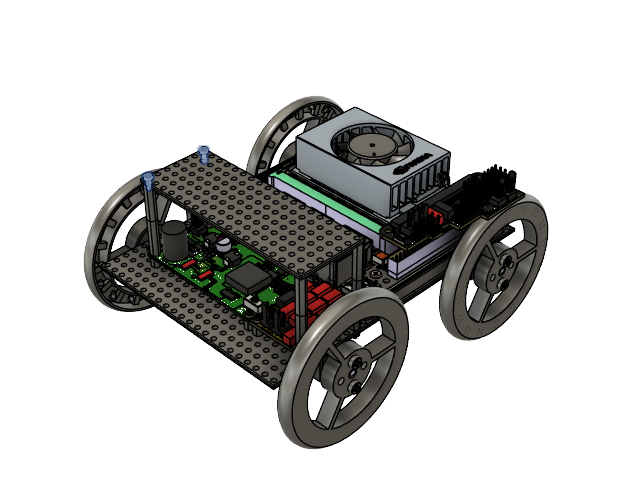

Vijci 2. nivoa

Uočite pozicije vijaka.

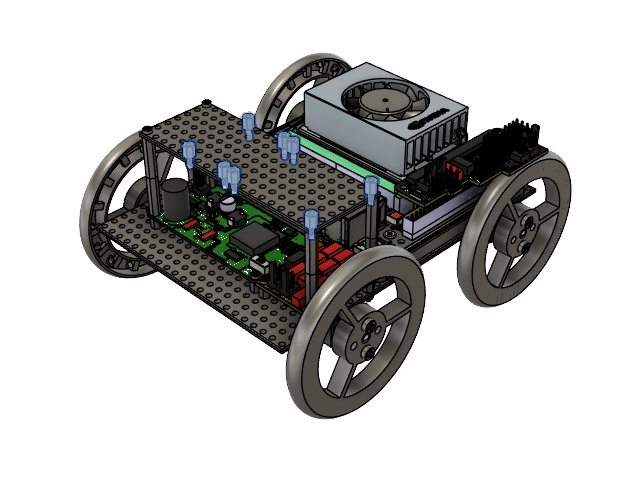

Gornji odstojnici 2. nivoa

Ušarafite odstojnike koje je moguće i uočite pozicije ostalih.

Matice gornjih odstojnika 2. nivoa

Ušarafite matice.

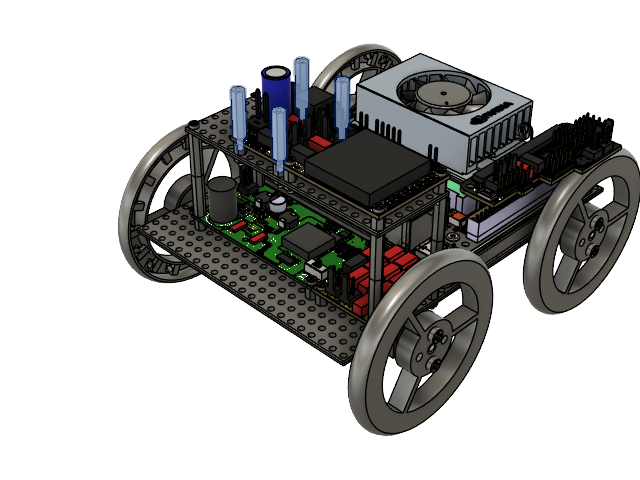

Elektroničke pločice 2. nivoa

Uočite pozicije elektroničkih pločica.

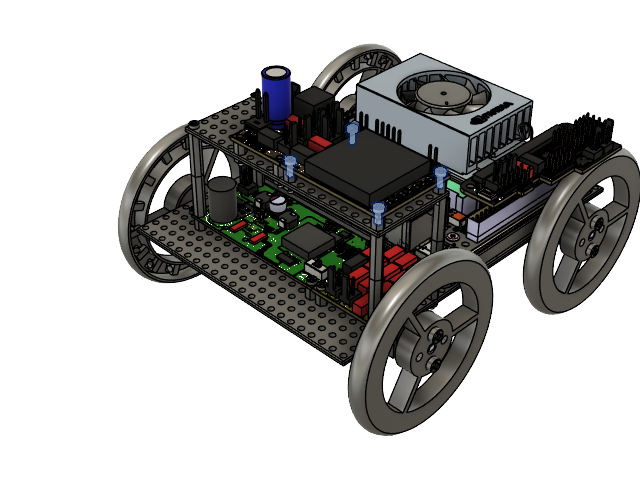

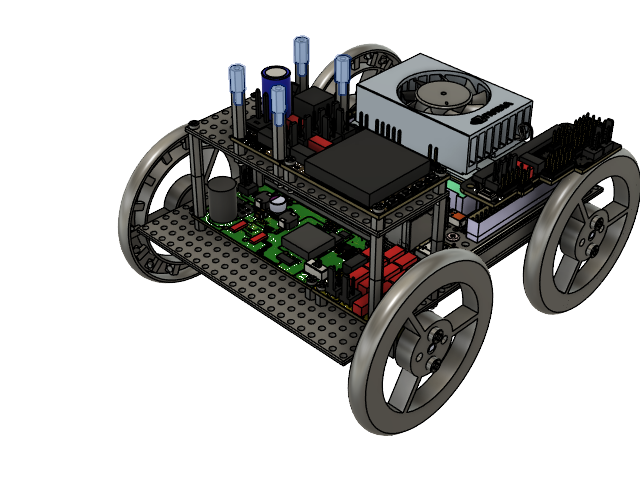

Vijci elektroničkih pločica 2. nivoa

Ušarafite vijke.

Odstojnici držača kamere

Ušarafite odstojnike.

Odstojnici držača kamere, 2 nivo

Ušarafite 2. nivo odstojnika.

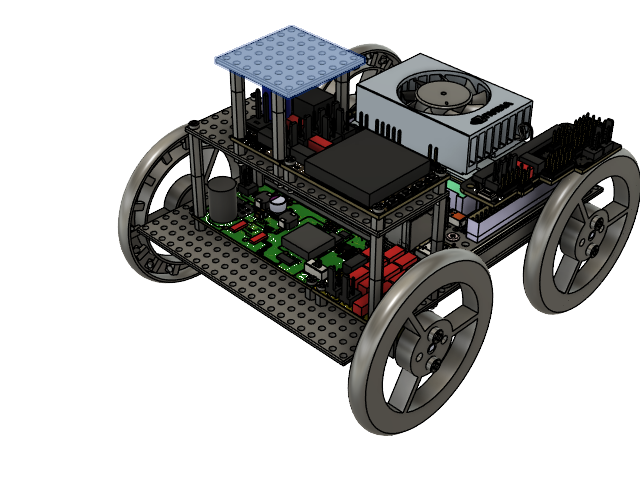

Nosač kamere

Uočite poziciju ploče na koju ćete postaviti kameru.

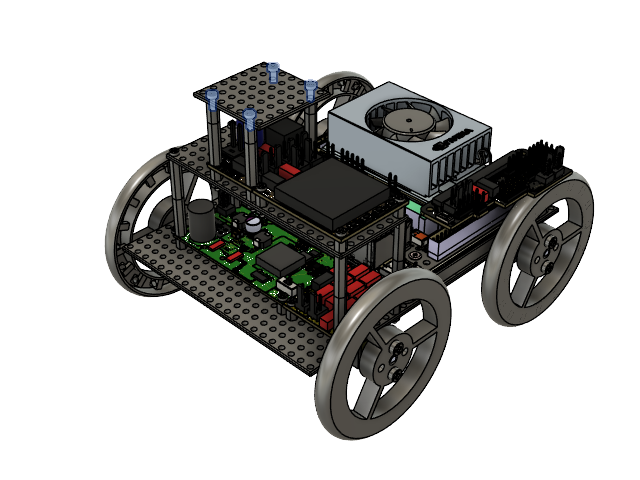

Vijci nosača kamere

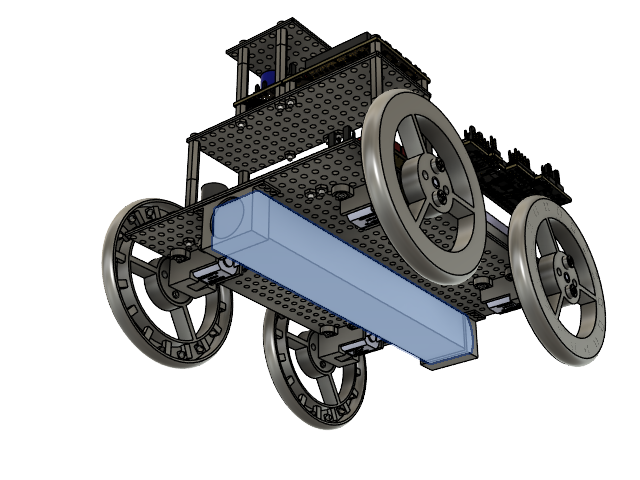

Uočite poziciju držača baterije.

Nosač baterije

Uočite pozicije vijaka.

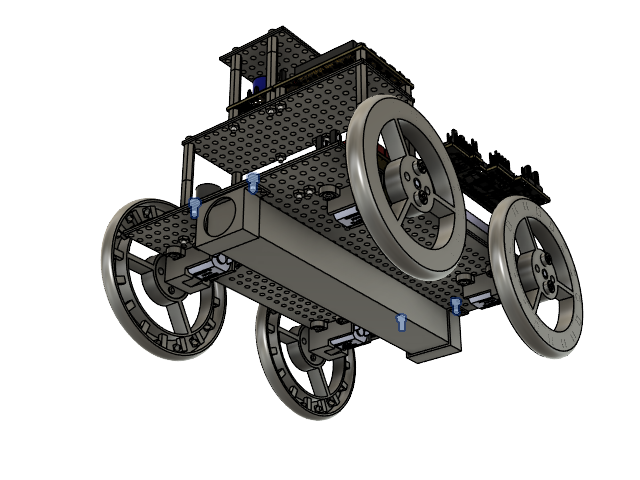

Baterija

Stavite bateriju na njeno mjesto.

Vijci nosača baterije

Uočite pozicije vijaka.

Matice nosača baterije

Učvrstite vijke maticama.
