ML-R XBee Adapter (mrm-xbee)

Ukratko

Pločica za XBee modul za bežičnu vezu. XBee je proizvod samo jedne firme pa je skup, ali ima osobine koje nemaju drugi sistemi i odličan softver.

Cijena: 4,10 €, PDV uklj Kupi

Osobine

Ulazni napon. 3.3 V.
Logički napon. 3.3 V.
Plug and play. Ne.
Stardardizirani format. Ne.

Potrebni elementi

×

Spajanje

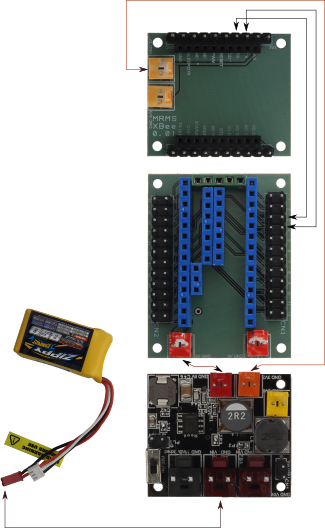

RX XBee-ja ide na TX mikrokontrolera, TX XBee-ja na RX mikrokontrolera, kao na slici lijevo. 3.3 V se spoji s regulatora, regulator na bateriju, Teensy 3.2 na 5 V izlaz regulatora.

U primjeru spoja su pločice ML-R Teen, board for Teensy 3.1/3.2 (mrm-tee) i MRMS Power Supply 3x B (mrm-ps3xb).

If You do not want to use MRMS cables, standard Dupont 0.1" plugs will fit into Molex KK 254 connectors. If You want to make perfectly matching custom cables, You can buy Connector set 0xKK396 + 2xKK254 (mrm-con0-2). The other end can be made according to Your needs.
